详细介绍

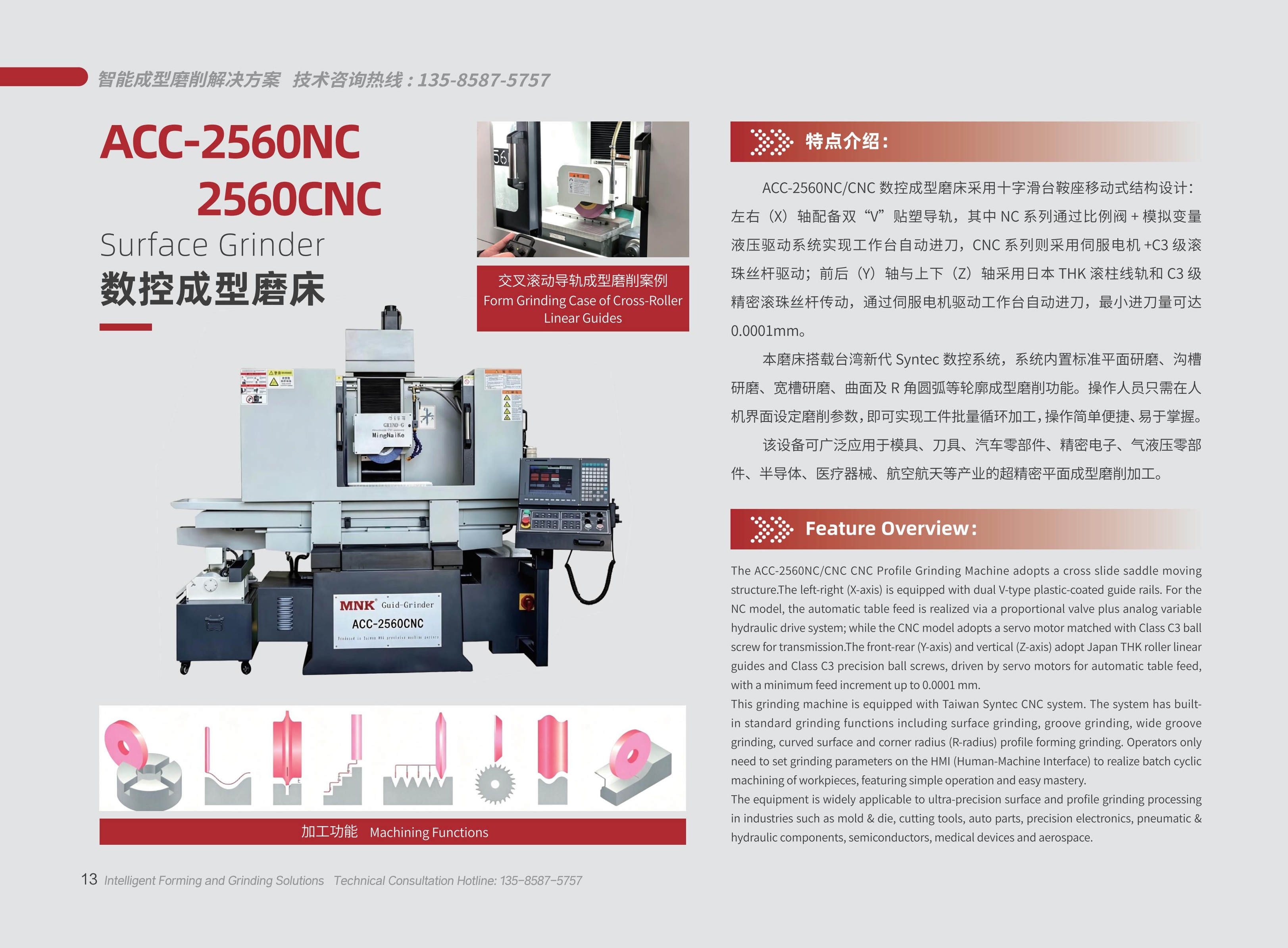

ACC-2560CNC数控成型磨床

工作台尺寸：250mm×600mm/X、Y、Z三轴联动，标配台湾新代（SYNTEC）数控系统

特点介绍：

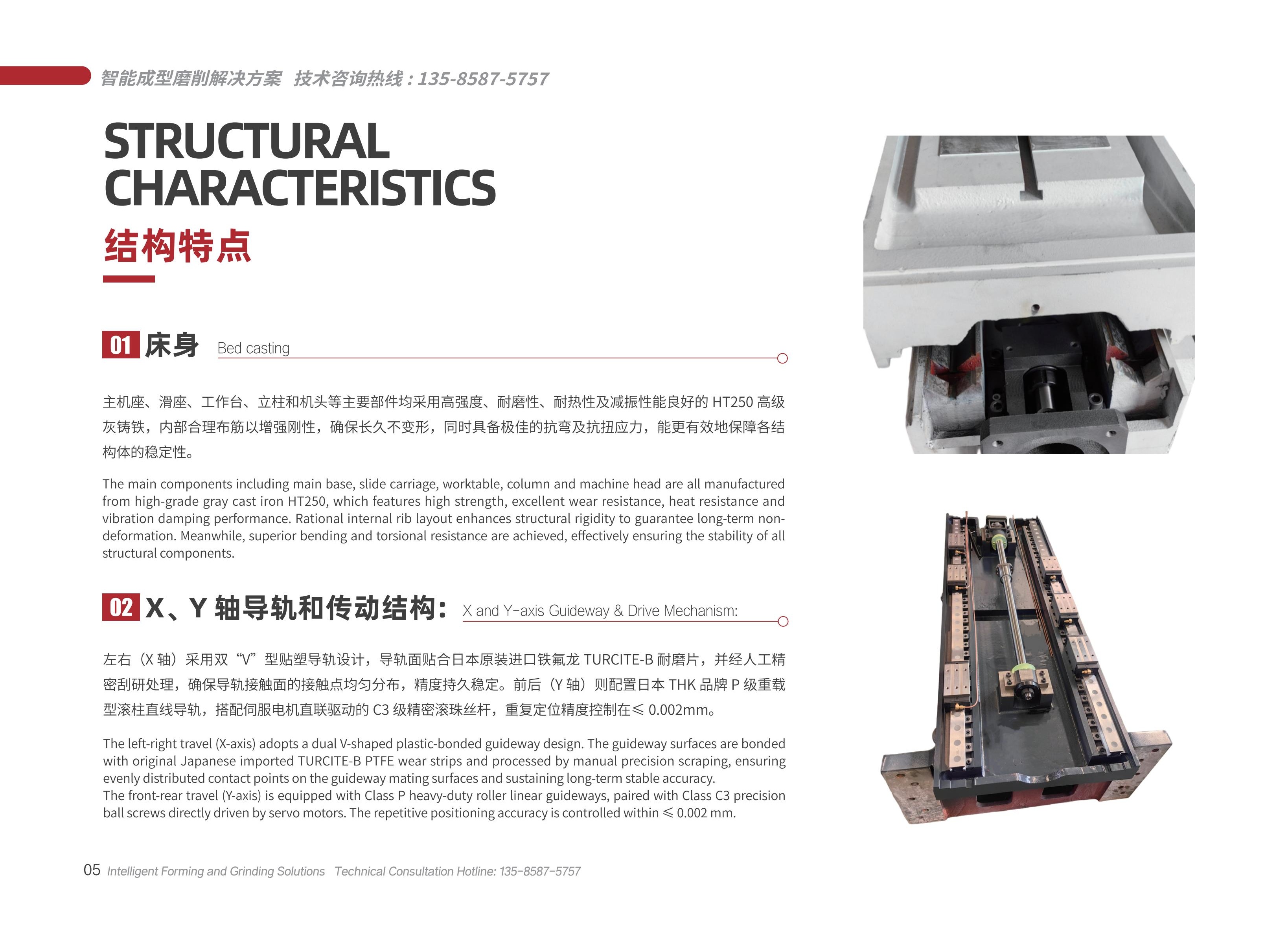

本磨床采用鞍座移动式结构设计。

2. 工作台面尺寸(长×宽）：600mm×250mm。

3.X轴双“V”贴塑导轨,伺服电机+滚珠丝杆直连驱动工作台。

4. 台湾原装精密研磨主轴，主轴轴向/径向偏摆跳动≤2μm。

5. 标配台湾新代NC数控系统，可选配西门子828D数控系统。

6. 平面加工精度：≤3μm/300mm，光洁度：Ra0.25μm。

7. 本磨床适用于各种金属材料的平面、斜面以及特定形状的精密磨削加工，广泛应用于汽车、电子、航空航天、医疗器械、精密机械、模具制造等多个行业。

8. 整机无偿保修12个月，其中机械精度保修18个月，人为因素除外。

9. 销售咨询热线：135-8587-5757

技术参数：

项目 Project			单位 unit	ACC-2560CNC
加工能力 process capability size	工作台面尺寸（长×宽） Worktop size (LxW)		mm	600×250
	工作台移动量（手动：左右×前后） Worktable movement (manual: L×W)		mm	720×280
	主轴中心到工作台最大距离 Maximum distance from the spindle center to the worktable		mm	540
	可安装标准磁台的尺寸（长×宽） Size of standard magnetic table that can be installed		mm	600×250
	加工工件最大重量（含磁台） Maximum workpiece weight (including magnetic table)		kg	300
工作台 Worktop	T型槽尺寸×槽数 Size of T-shaped groove × number of grooves		mm×No	14×1
	左右（X轴）传动结构 Left and right (X axis) transmission structure		/	绝对值伺服电机+滚珠丝杆 Servo motor + ball screw
	左右（X轴）导轨结构 Left and right (X-axis) guide rail structure		/	双”V”贴塑导轨 Double "V" shaped plastic-coated guide rail
	左右（X轴）移动速度 Left-right (X-axis) movement speed		M/min	1～20
	前后（Y轴）传动结构 Front and rear (Y-axis) transmission structure		/	绝对值伺服电机+滚珠丝杆 Servo motor + ball screw
	前后（Y轴）导轨结构 Front-back (Y-axis) guide rail structure		/	重载型滚柱直线导轨 Heavy load roller linear guide
	前后MPG手动进给 Manual feed in front and rear MPG	手轮旋转1周进给量 One lap	mm	0.1/1/10
		刻度盘1刻度进给量 One scale	mm	0.001/0.01/0.1
砂轮 Grinding wheel	自动切入进给量（纵横＆横磨） Automatic feed entry (longitudinal & transverse grinding)		mm	0.001-0.4
	上下（Z轴）传动结构 Up and down transmission structure		/	绝对值伺服电机+滚珠丝杆 Absolute servo motor + ball screw
	上下（Z轴）导轨结构 Top and bottom (Z-axis) rail structure		/	重载型滚柱直线导轨 Heavy load roller linear guide
	上下MPG手动进给 Up and down MPG manual feed	手轮旋转1周进给量 One lap	mm	0.01/0.1/1/10
		刻度盘1刻度进给量 One scale	mm	0.0001/0.001/0.01/0.1
	外径×宽×内径 Outer diameter × width × inner diameter		mm	Ø250×（10-32）×ø75/ø127
	主轴直径 Shaft diameter		mm	100
	主轴转速 Shaft speed		RPM	1000-3600
马达 Motor	主轴马达 spindle motor		KW	标配：2.2 选配:3.5/5.5 Standard: 2.2; Optional: 3.5/5.5
	上下(Z轴）伺服马达注：带刹车制动 Up and down (Z axis) servo motor Note: With brake		KW	1.7
	前后（Y轴）伺服马达 Front and rear (Y-axis) servo motors		KW	1.7
	金刚石成型滚轮修整器驱动马达 Diamond shaped roller reamer drive motor		KW	0.4
	左右（X轴）伺服马达 Left and right (X axis) hydraulic motors		KW	2.4
电源 Power	电源容量（含特别附带的卡盘、注入装置） Power capacity		KW	7
精度标准Processing accuracy standard	主轴轴向偏摆跳动 Shaft axial deflection and runout		mm	≦0.002
	主轴径向偏摆跳动 Radial runout of spindle		mm	≦0.002
	Z轴（上下方向）重复定位精度 Z-axis (up and down direction) repeat positioning accuracy		mm	≦0.002
	Y轴（前后方向）重复定位精度 Y-axis (front and rear direction) repeated positioning accuracy		mm	≦0.002
	五点等高试磨块试磨精度（以300mm长度为标准，以此类推） 5-minute equal height trial grinding block grinding accuracy		mm	≦0.003
	加工平面精度（以300mm长度为标准，以此类推） Processing plane accuracy (based on 300mm length, etc.)		mm	≦0.003
	加工工件表面光洁度 Surface finish of workpiece		μm	Ra0.25
外形尺寸 Physical dimension	宽×深×高 W×D×H		mm	2500×2100×2400
机床重量 Machine tool	净重/毛重 Net/moist weight		kg	2800/3200

标准附件：

1	砂轮平衡台	1套	2	砂轮与法兰	1套
3	钻石修整器	1支	4	砂轮平衡棒	1套
5	脚垫盘及脚螺丝	1套	6	工具扳手	1套
7	电磁吸盘	一块	8	工具箱	1只

随机技术文件:

1	机床操作说明书	1份	2	电器线路图	1份
3	.机床附件清册	1份	4	机床精度检验证书	1份
5	出厂验收合格证书	1份	6

主要配件品牌及产地

序号	零配件名称	品牌	生产地
1	主轴电机	FUKUDA	台资
2	主轴	顺佳	中国台湾
3	主轴轴承	NSK	日本
4	耐磨胶片	TRELLEBORG	美国
5	液压系统	骏全兴	台湾
6	电磁吸盘	WEIKE 崴克	中国
7	接触器	施耐德	中国
8	行程开关	天得TEND	中国台湾
9	铸件	HT250	中国
10	丝杆	THK	日本
11	控制系统	新代SYNTEC	中国台湾
12	PLC	新代SYNTEC	中国台湾
13	伺服电机	新代SYNTEC	日本
14	纸带过滤机(特殊附件)	瑞创	中国台湾
15	油雾收集器（特殊附件）	宝丰	中国
16	电子手轮	新代SYNTEC	中国台湾
17	触摸屏	新代SYNTEC	中国台湾
18	前后、上下线轨	THK	日本
