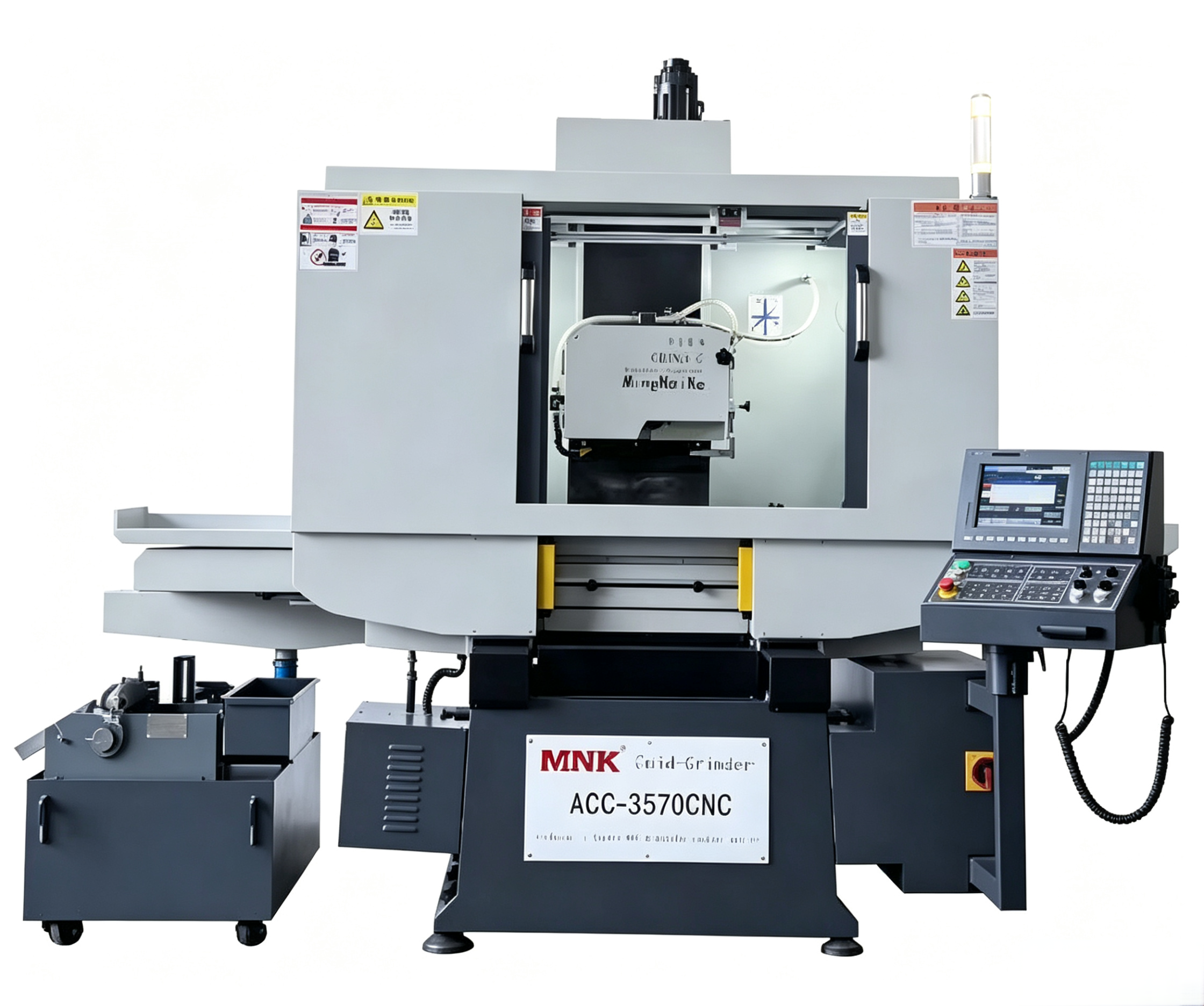

ACC-3570CNC数控成型磨床
平面磨削、侧面磨削、多级磨削、缓行磨削、等深距沟槽研磨、不等深距沟槽研磨、曲面研磨（CNC系列）

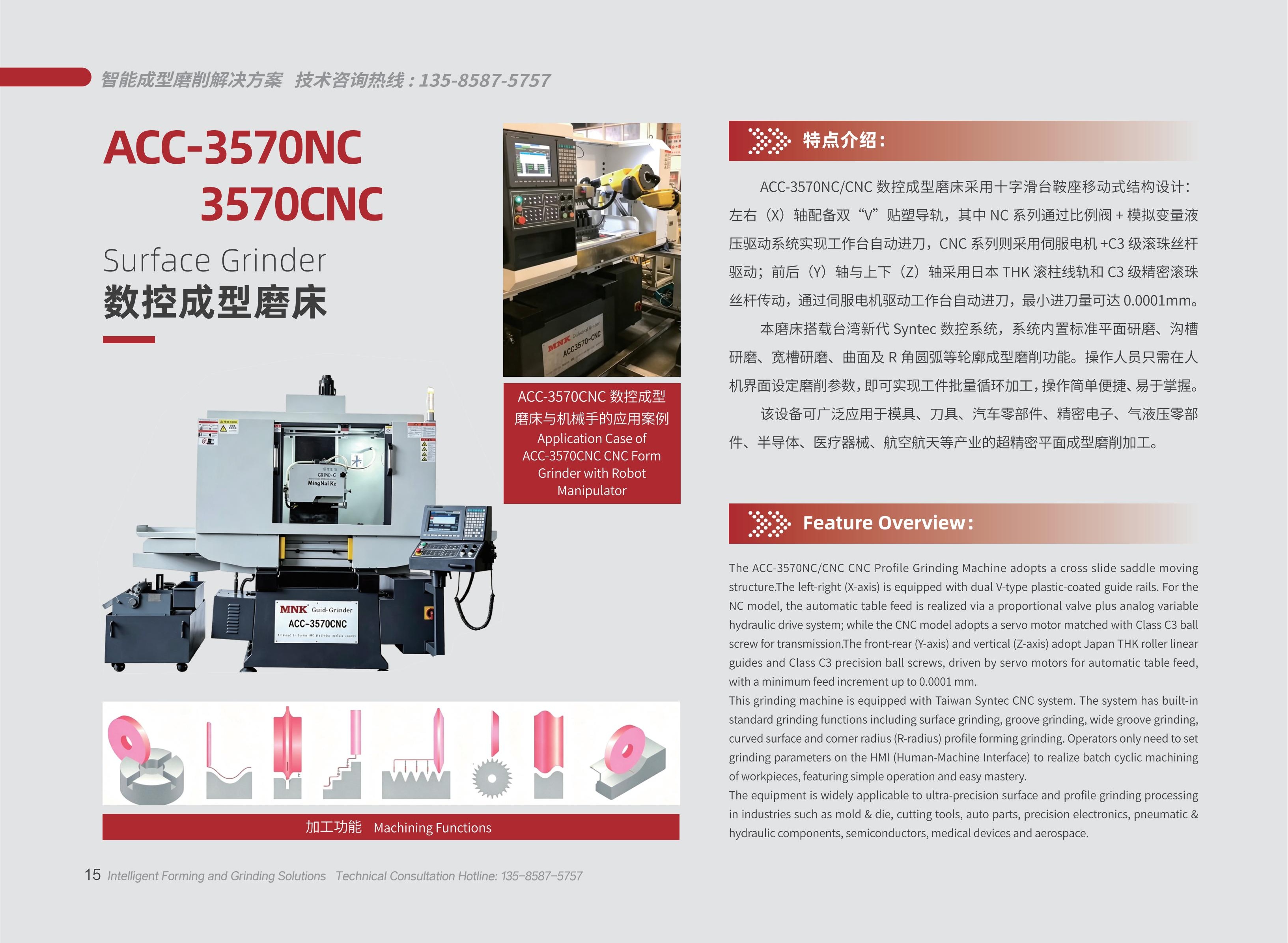

特点介绍：
1. 工作台面尺寸(长×宽）：700mm×350mm。
2. X、Y、Z三轴采用伺服电机直联驱动滚珠丝杆自动进刀，重复定位精度≤2μm。

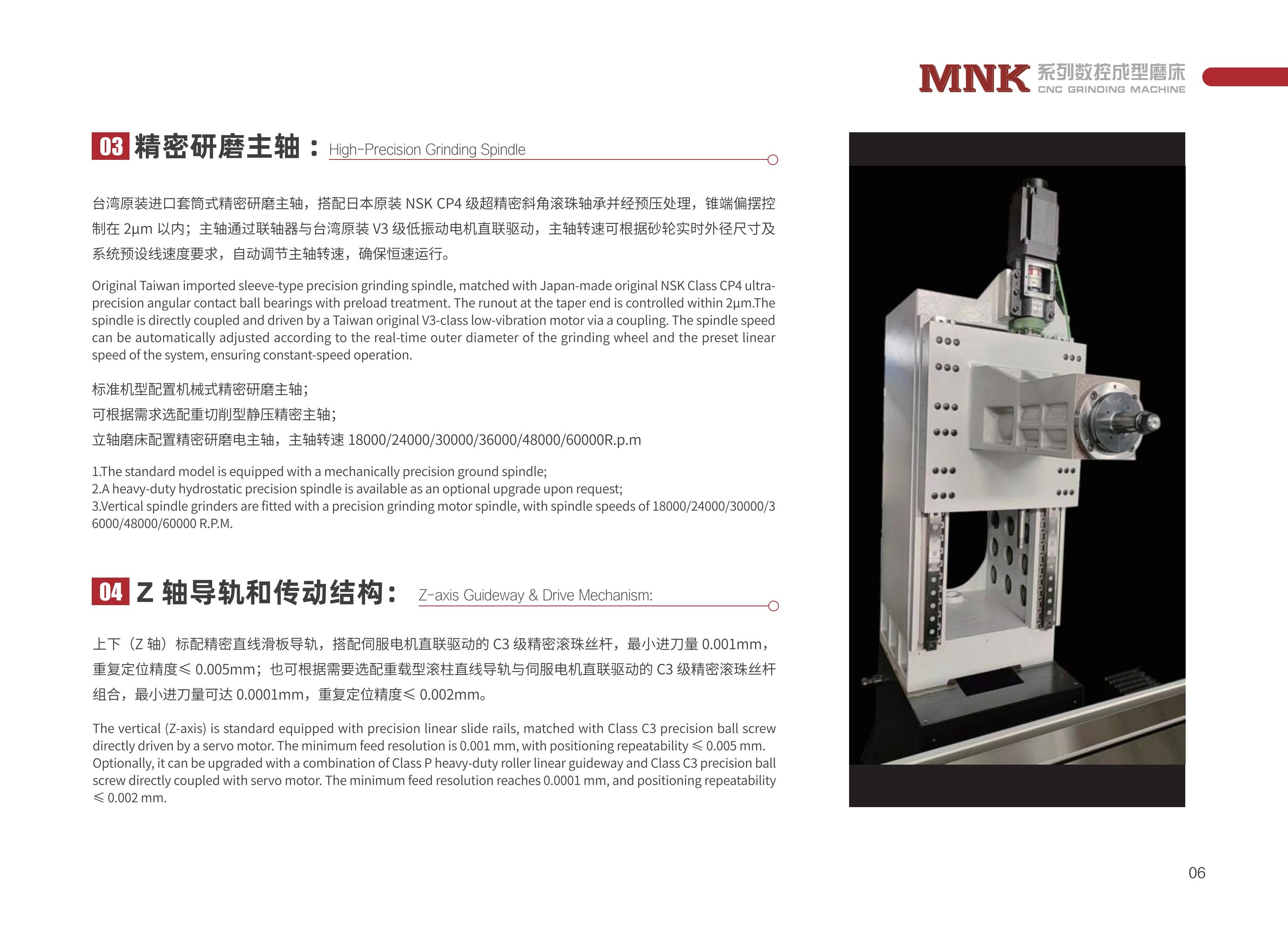

3. 台湾原装进口精密研磨主轴，主轴轴向/径向偏摆跳动≤2μm以内。
4. 台湾新代NC数控系统，可以根据客户需求选配西门子、三菱 发那科等国际知名品牌数控系统。
5. 平面加工精度：≤3μm/300mm，光洁度：Ra0.25μm。
6. 本磨床适用于各种金属材料的平面、斜面以及特定形状的精密磨削加工，广泛应用于汽车、电子、航空航天、医疗器械、精密机械、模具制造等多个行业。
7. 整机无偿保修12个月，其中机械精度保修18个月，人为因素除外。
8. 销售咨询热线：135-8587-5757
技术参数：
项目 Project | 单位 unit | ACC-3570CNC | ||
加工能力 process capability size | 工作台面尺寸（长×宽） Worktop size (LxW) | mm | 700×350 | |
工作台移动量（手动：左右×前后） Worktable movement (manual: L×W) | mm | 880×390 | ||
主轴中心到工作台最大距离 Maximum distance from the spindle center to the worktable | mm | 540 | ||
可安装标准磁台的尺寸（长×宽） Size of standard magnetic table that can be installed | mm | 700×350 | ||
加工工件最大重量（含磁台） Maximum workpiece weight (including magnetic table) | kg | 350 | ||
工作台 Worktop | T型槽尺寸×槽数 Size of T-shaped groove × number of grooves | mm×No | 14×1 | |
左右（X轴）传动结构 Left and right (X axis) transmission structure | / | 绝对值伺服电机+滚珠丝杆 Servo motor + ball screw | ||
左右（X轴）导轨结构 Left and right (X-axis) guide rail structure
| / | 双”V”贴塑导轨 Double "V" shaped plastic-coated guide rail | ||
左右（X轴）移动速度 Left-right (X-axis) movement speed | M/min | 1～20 | ||
前后（Y轴）传动结构 Front and rear (Y-axis) transmission structure | / | 绝对值伺服电机+滚珠丝杆 Servo motor + ball screw | ||
前后（Y轴）导轨结构 Front-back (Y-axis) guide rail structure | / | 重载型滚柱直线导轨 Heavy load roller linear guide | ||
前后MPG手动进给 Manual feed in front and rear MPG | 手轮旋转1周进给量 One lap | mm | 0.1/1/10 | |
刻度盘1刻度进给量 One scale | mm | 0.001/0.01/0.1 | ||
砂轮 Grinding wheel | 自动切入进给量（纵横＆横磨） Automatic feed entry (longitudinal & transverse grinding) | mm | 0.001-0.4 | |
上下传动结构 Up and down transmission structure | / | 重载型滚柱直线导轨 Absolute servo motor + ball screw | ||
上下（Z轴）导轨结构 Top and bottom (Z-axis) rail structure | / | 重载型滚柱直线导轨 Heavy load roller linear guide | ||
上下MPG手动进给 Up and down MPG manual feed | 手轮旋转1周进给量 One lap | mm | 0.01/0.1/1/10 | |
刻度盘1刻度进给量 One scale | mm | 0.0001/0.001/0.01/0.1 | ||
外径×宽×内径 Outer diameter × width × inner diameter | mm | Ø400×（10-40）×ø127 | ||
主轴直径 Shaft diameter | mm | 120 | ||
主轴转速 Shaft speed | RPM | 800-1800 | ||
马达
Motor | 主轴马达 spindle motor | KW | 标配：3.5 选配：5.5 Standard: 3.5 | Optional: 5.5 | |
上下(Z轴）伺服马达 注：带刹车制动 Up and down (Z axis) servo motor Note: With brake | KW | 2.4 | ||
前后（Y轴）伺服马达 Front and rear (Y-axis) servo motors | KW | 2.4 | ||
左右（X轴）伺服马达 Left and right (X axis) hydraulic motors | KW | 2.4 | ||
金刚石成型滚轮修整器驱动马达 Diamond shaped roller reamer drive motor | KW | 0.4 | ||
电源 Power | 电源容量（含特别附带的卡盘、注入装置） Power capacity | KW | 9 | |
精度标准Processing accuracy standard | 主轴轴向偏摆跳动 Shaft axial deflection and runout | mm | ≦0.002 | |
主轴径向偏摆跳动 Radial runout of spindle | mm | ≦0.002 | ||
Z轴（上下方向）重复定位精度 Z-axis (up and down direction) repeat positioning accuracy | mm | ≦0.002 | ||
Y轴（前后方向）重复定位精度 Y-axis (front and rear direction) repeated positioning accuracy | mm | ≦0.002 | ||
五点等高试磨块试磨精度（以300mm长度为标准，以此类推） 5-minute equal height trial grinding block grinding accuracy | mm | ≦0.003 | ||
加工平面精度（以300mm长度为标准，以此类推） Processing plane accuracy (based on 300mm length, etc.) | mm | ≦0.003 | ||
加工工件表面光洁度 Surface finish of workpiece | μm | Ra0.25 | ||
外形尺寸 Physical dimension | 宽×深×高 W×D×H | mm | 2800×2300×2500 | |
机床重量 Machine tool | 净重/毛重 Net/moist weight | kg | 3100/3500 | |
标准附件：
1 | 砂轮平衡台 | 1套 | 2 | 砂轮与法兰 | 1套 |
3 | 钻石修整器 | 1支 | 4 | 砂轮平衡棒 | 1套 |
5 | 脚垫盘及脚螺丝 | 1套 | 6 | 工具扳手 | 1套 |
7 | 电磁吸盘 | 一块 | 8 | 工具箱 | 1只 |
随机技术文件:
1 | 机床操作说明书 | 1份 | 2 | 电器线路图 | 1份 |
3 | .机床附件清册 | 1份 | 4 | 机床精度检验证书 | 1份 |
5 | 出厂验收合格证书 | 1份 | 6 |
关键配置：
序号 | 零配件名称 | 品牌 | 生产地 |
1 | 主轴电机 | FUKUDA | 台资 |
2 | 主轴 | 顺佳 | 中国台湾 |
3 | 主轴轴承 | NSK | 日本 |
4 | 耐磨胶片 | TRELLEBORG | 美国 |
5 | 液压系统 | 骏全兴 | 台湾 |
6 | 电磁吸盘 | 崴克 | 中国 |
7 | 接触器 | 施耐德 | 中国 |
8 | 行程开关 | 天得TEND | 中国台湾 |
9 | 铸件 | HT250 | 中国 |
10 | 丝杆 | THK | 日本 |
11 | 控制系统 | 新代SYNTEC | 中国台湾 |
12 | PLC | 新代SYNTEC | 中国台湾 |
13 | 伺服电机 | 新代SYNTEC | 中国台湾 |
14 | 纸带过滤机(特殊附件) | 瑞创 | 中国 |
15 | 油雾收集器（特殊附件） | 宝丰 | 中国 |
16 | 电子手轮 | 新代SYNTEC | 中国台湾 |
17 | 触摸屏 | 新代SYNTEC | 中国台湾 |
18 | 前后、上下线轨 | THK | 日本 |
安装、培训
8.1 机床到达买方工厂并就位后，卖方在接到买方调试要求通知后2天，派工程技术人员到买方现场对全套设备进行安装调试和人员培训。
8.2 设备各项精度指标按出厂精度检验单进行验收。若因机台上装置工装治具等附件无法进行的精度检验项目可以免验。
8.3 保修期一年。在保修期内，如设备不能正常工作，卖方在接到买方通知后省内24小时、省外４８小时内派工程师到现场处理。如属不正当使用造成的设备故障，收取成本费用。
8.4保修期后有偿终身保修。
注1: 本数据仅供参考, 制造商保留随时变更设计、规格、及结构之权利。
