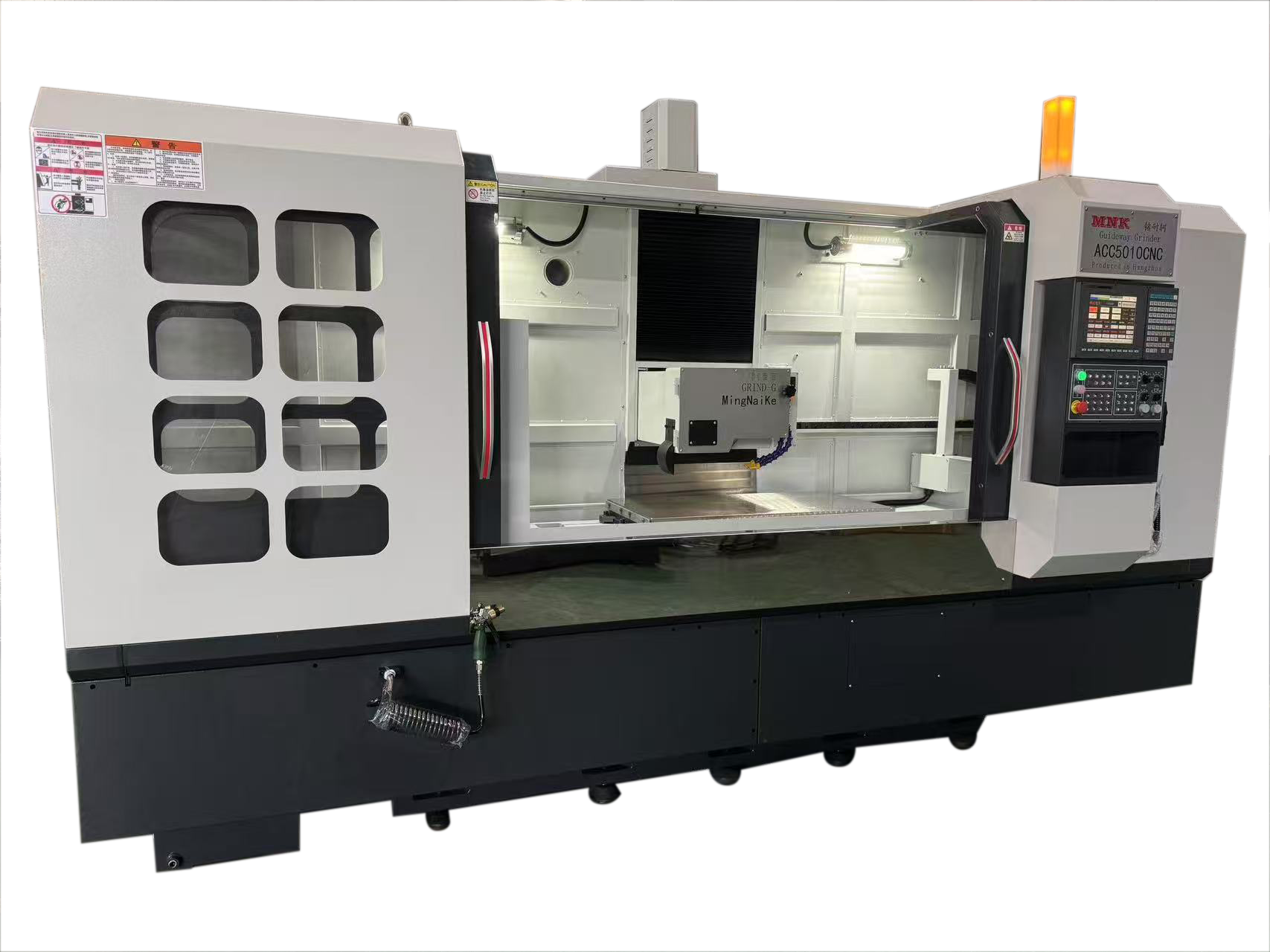

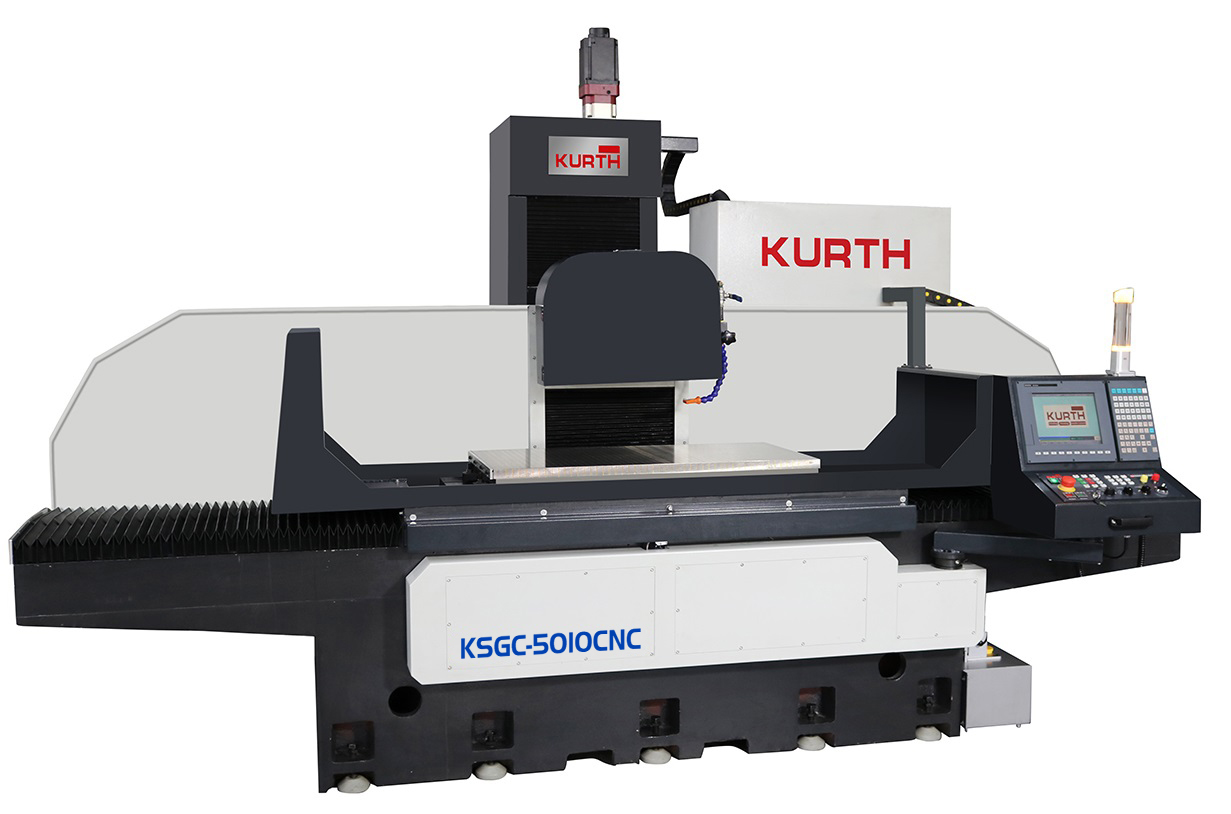

ACC-5010NC数控平面成型磨床
发布时间
2025-02-11
企业性质
浏览次数

7×24在线咨询

专业客服在线解答，为您解决遇到的问题！

立即咨询

产品中心

product

RELATED PRODUCTS

HR-450BNC精密数控成型磨床（油压
型号：HR-450BNC精密数控成型磨床（油压驱动）
查看详情
HR-450CNC精密数控成型磨床（三轴
型号：HR-450CNC精密数控成型磨床（三轴联动）
查看详情

详细介绍

ACC-5010NC数控成型磨床技术规格书

平面磨削、侧面磨削、多级磨削、缓行磨削、等深距沟槽研磨、不等深距沟槽研磨、曲面研磨

特点介绍：

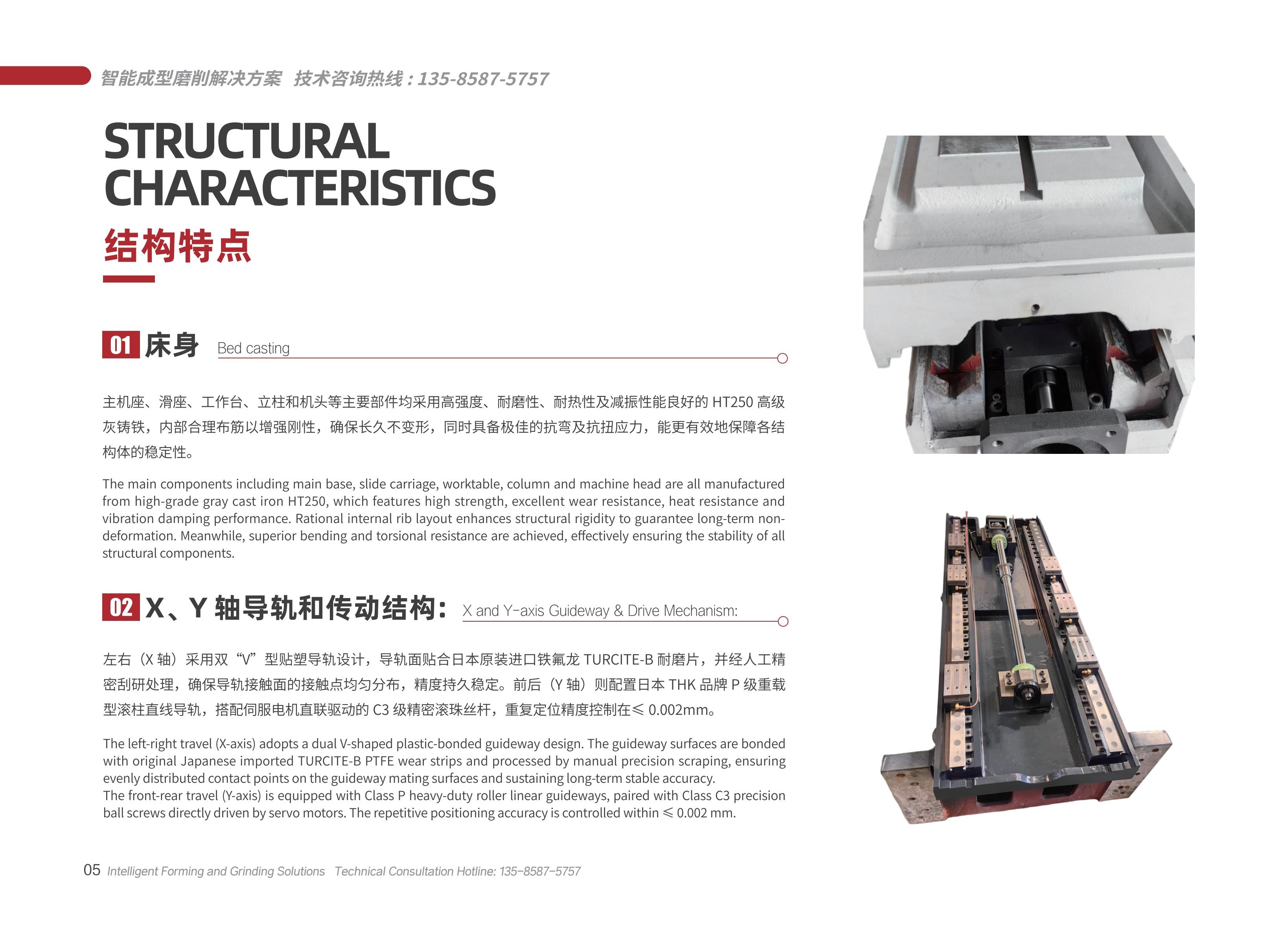

1、磨床总体布局为立柱移动式，主运动包括卧式主轴的回转运动，工作台左右纵向运动（X轴），立柱托板前后横向运动（Y轴），磨头上下垂直运动（Z轴）。

2、机床床身具有高刚性结构、热变形小、良好抗振、平稳运动的特性；机床各传动部件刚性好、具备进给灵敏度高的特点。

3、Y、Z两轴采用“直线导轨+伺服电机+滚珠丝杆”驱动，最小进刀量1μm。

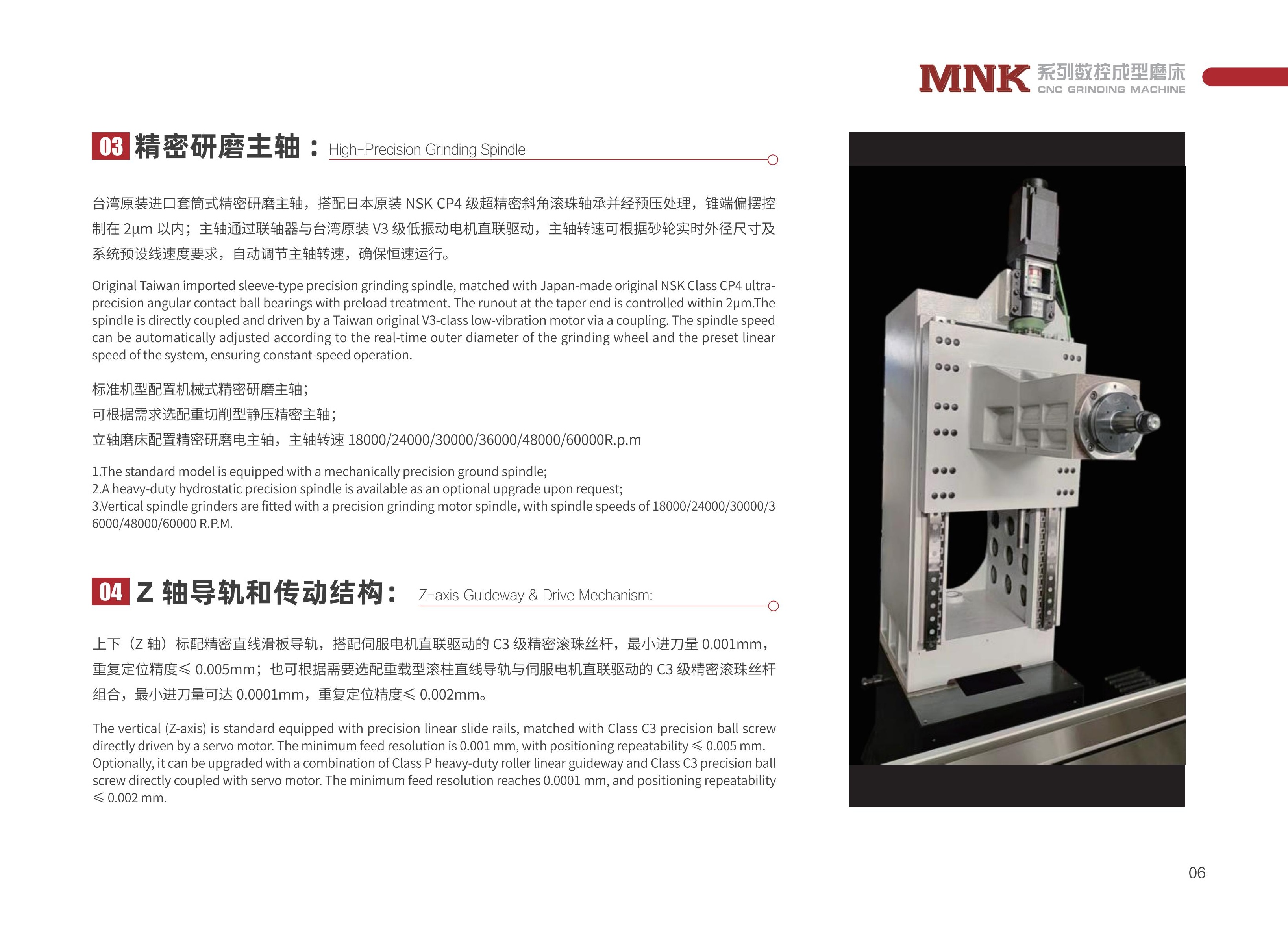

4、本磨床采用台湾原装精密研磨主轴，内部配制日本原装NSK高精度轴承，主轴偏摆精度≤2μm以内。

5、本磨床搭载台湾新代SYNTEC数控系统，内置平面磨削、沟槽磨削、砂轮自动修整客制程序界面，零基础上岗，操作简单、方便。

6、整机无偿保修12个月，其中机械精度保修18个月，人为因素除外。

7、销售咨询热线：135-8587-5757

技术规格参数:

项目 Project			单位 unit	ACC-5010NC	ACC-5012NC	ACC-5015NC
加工能力 process capability size	工作台面尺寸（长×宽） Worktop size (LxW)		mm	1000×500	1200×500	1500×500
	工作台移动量（手动：左右×前后） Worktable movement (manual: L×W)		mm	1150×540	1350×540	1700×540
	主轴中心到工作台最大距离 Maximum distance from the spindle center to the worktable		mm	600	600	600
	可安装标准磁台的尺寸（长×宽） Size of standard magnetic table that can be installed		mm	1000×500	1200×500	1500×500
	加工工件最大重量（含磁台） Maximum workpiece weight (including magnetic table)		kg	500	600	1000
工作台 Worktop	T型槽尺寸×槽数 Size of T-shaped groove × number of grooves		mm×No	14×3	14×3	14×3
	左右（X轴）传动结构 Left and right (X axis) transmission structure		/	模拟变量液压站+油压缸 Hydraulic station + hydraulic cylinder
	左右（X轴）导轨结构 Left and right (X-axis) guide rail structure		/	双“V”贴塑导轨 Double "V" shaped plastic guide rail
	左右移动速度 Left and right movement speed		M/min	5-25
立柱	前后（Y轴）传动结构 Front and rear (Y-axis) transmission structure		/	绝对值伺服电机+滚珠丝杆 Servo motor + ball screw
	前后（Y轴）导轨 Front-back (Y-axis) guide rail		/	重载型滚柱直线导轨 Heavy load roller linear guide
	前后MPG手动进给 Manual feed in front and rear MPG	手轮旋转1周进给量 One lap	mm	0.1/1/10
		刻度盘1刻度进给量 One scale	mm	0.001/0.01/0.1
砂轮 Grinding wheel	自动切入进给量（纵横＆横磨） Automatic feed entry (longitudinal & transverse grinding)		mm	0.001-0.4
	上下传动结构 Up and down transmission structure		/	绝对值伺服电机+滚柱丝杆 Absolute servo motor + ball screw
	上下MPG手动进给 Up and down MPG manual feed	手轮旋转1周进给量 One lap	mm	0.1/1/10
		刻度盘1刻度进给量 One scale	mm	0.001/0.01/0.1
	外径×宽×内径 Outer diameter × width × inner diameter		mm	Ø400×（10-40）×ø127
	主轴直径 Shaft diameter		mm	120
	主轴转速 Shaft speed		RPM	800-1800
马达 Motor	主轴马达 spindle motor		KW	标配：7.5 选配：11 Standard: 7.5; Optional: 11
	上下(Z轴）伺服马达注：带刹车制动 Up and down (Z axis) servo motor Note: With brake		KW	2.4
	前后（Y轴）伺服马达 Front and rear (Y-axis) servo motors		KW	2.4
	左右（X轴）油压马达 Left and right (X axis) hydraulic motors		H×P	5.5×6
	金刚石成型滚轮修整器驱动马达 Diamond shaped roller reamer drive motor		KW	0.4
电源 Power	电源容量（含特别附带的卡盘、注入装置） Power capacity		KW	18
精度标准Processing accuracy standard	主轴轴向偏摆跳动 Shaft axial deflection and runout		mm	≦0.002
	主轴径向偏摆跳动 Radial runout of spindle		mm	≦0.002
	Z轴（上下方向）重复定位精度 Z-axis (up and down direction) repeat positioning accuracy		mm	≦0.002
	Y轴（前后方向）重复定位精度 Y-axis (front and rear direction) repeated positioning accuracy		mm	≦0.002
	五点等高试磨块试磨精度（以300mm长度为标准，以此类推） 5-minute equal height trial grinding block grinding accuracy		mm	≦0.003
	加工平面精度（以300mm长度为标准，以此类推） Processing plane accuracy (based on 300mm length, etc.)		mm	≦0.003
	加工工件表面光洁度 Surface finish of workpiece		μm	Ra0.25
外形尺寸 Physical dimension	宽×深×高 W×D×H		mm	3800×2300×2500	4500×2500×2500	4800×2500×2500
机床重量 Machine tool	净重/毛重 Net/moist weight		kg	5100/5300	5300/5900	5600/5900

标准附件：

1	砂轮平衡台	1套	2	砂轮与法兰	1套
3	钻石修整器	1支	4	砂轮平衡棒	1套
5	脚垫盘及脚螺丝	1套	6	工具扳手	1套
7	电磁吸盘	一块	8	工具箱	1只

随机技术文件:

1	机床操作说明书	1份	2	电器线路图	1份
3	.机床附件清册	1份	4	机床精度检验证书	1份
5	出厂验收合格证书	1份	6

主要配件品牌及产地

序号	零配件名称	品牌	生产地
1	主轴电机	FUKUDA	台资
2	主轴	顺佳	中国台湾
3	主轴轴承	NSK	日本
4	耐磨胶片	TRELLEBORG	美国
5	液压系统	骏全兴	中国台湾
6	电磁吸盘	崴克	中国
7	接触器	施耐德	中国
8	行程开关	天得TEND	中国台湾
9	铸件	HT250	中国
10	丝杆	THK	日本
11	控制系统	新代SYNTEC	中国台湾
12	PLC	新代SYNTEC	中国台湾
13	伺服电机	新代SYNTEC	中国台湾
14	纸带过滤机(特殊附件)	瑞创	中国
15	油雾收集器（特殊附件）	宝丰	中国
16	电子手轮	新代SYNTEC	中国台湾
17	触摸屏	新代SYNTEC	中国台湾
18	前后、上下线轨	THK	日本
